彩鋼板壓型穿孔底板用于金屬屋面實現節能環保一體性

新聞來源：本站   發布時間：2017-02-07   瀏覽次數：2010

  彩鋼板壓型穿孔底板用于金屬屋面實現節能環保一體性:金屬屋面采用金屬板作為屋蓋材料，將結構屋和防水層合二為一的屋蓋形式。金屬屋面底板的種類很多，有彩涂板、鍍鋅板、鍍鋁鋅板、鋁合金板、不銹鋼板等，厚度一般為0.4-1.5mm，板子的表面進行靜電粉末噴涂處理。彩鋼板壓型穿孔底板的使用年限由板材的質量厚度及表面涂層質量來決定。

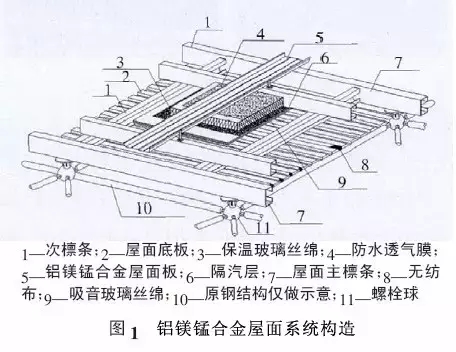

   一：金屬屋面系統的構造，由下到上分別為：屋面底板：采用穿孔鍍鋁鋅或鍍鋅壓型鋼板/彩鋼板壓型穿孔底板，其厚度和長度根據檁條距離來設計，穿孔率常規為23%。

屋面檁條：為Z275 鍍鋅檁條。

防塵層：為無紡布，主要用于防塵隔灰，鋪設在屋面底板上表面。

吸音棉：通常采用的是玻璃絲棉，其容重和厚度需根據計算確定。

隔汽層：可單獨鋪設，也可選擇玻璃絲棉（帶有防潮貼面）；單獨鋪設的隔汽層常用聚酯膜、高密度紡粘聚乙烯膜等。

屋面次檁條：為Z275 鍍鋅檁條。

保溫、隔音層：通常采用巖棉，其厚度需根據計算確定。

防水透氣膜：為高密度聚乙烯無紡布，阻隔風雨對建筑結構的侵襲，在加強建筑氣密性、水密性的同時，還可提供獨一無二的透氣性，使圍護結構內部水迅速排出，有效避免霉菌和冷凝水的形成。

鋁合金固定座（T 形碼）：固定在屋面次檁條上，用來固定鋁鎂錳合金屋面板。

鋁鎂錳合金屋面板：厚度通常為0.9 mm、1.0mm、1.2 mm。

二：金屬屋面底板（彩鋼板壓型穿孔底板）在整個屋面系統中起到的作用：

1）吸聲

系統利用吸聲材料調整聲場分布，以消除回聲。

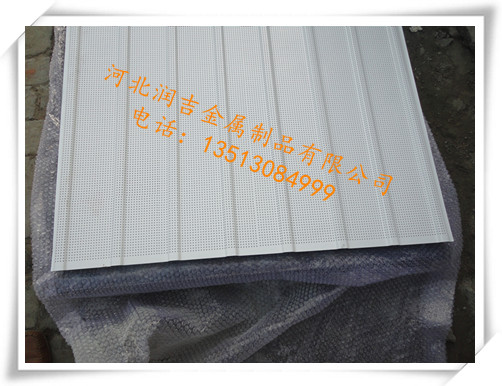

解決辦法：屋面底板穿孔+鋪設吸聲材料（無紡吸聲布及玻璃纖維棉），彩鋼板壓型穿孔底板產品圖片如下。

2）隔音

旨在隔 室外噪音源。

解決辦法：選擇合適的屋面構造及材料質量（質量增加1 倍，隔聲量增加6 db）；采用有空氣間層的雙層或多層屋面構造，并盡量減少兩層之間的剛性連接（即聲橋），避免附加隔聲量的降低。

1.4.2 保溫隔熱

要求控制圍護結構內表面溫度不低于室內 ** 溫度，以保證表面不結露。

1）冷凝結露原因

由于物體表面溫度低于 ** 溫度所致。在鋼結構中金屬?lài)o(hù)板通過緊固件與檁條連接，如不采取特殊處理，在這些金屬相連的部位將產生結露現象。當有內襯板時，由于冷橋引起內襯板溫度降低，加之水汽很難通過內襯板，因而在內襯板上有明顯水滴。

2）冷凝結露危害

使保溫棉的保溫性能變次，水汽可能導致貼面滴水，引起貼面生銹；水汽與鋼構件的接觸可導致銹蝕，縮短屋面使用壽命。

3）防冷凝結露設計

設置隔汽層：應布置在水蒸氣流入的一側，所以對采暖房屋應布置在保溫層內側，對冷庫建筑應布置在保溫層外層。材質選擇以聚丙烯夾筋貼面較為理想，而鋁箔貼面在有水汽時易生銹，應避免采用。設置通風間層或泄氣溝道：保溫層外側和屋面板之間如有通風間層，從室內滲入的蒸汽，可被不斷與室外空氣交換的氣流帶走，對保溫層可起到風干的作用。
